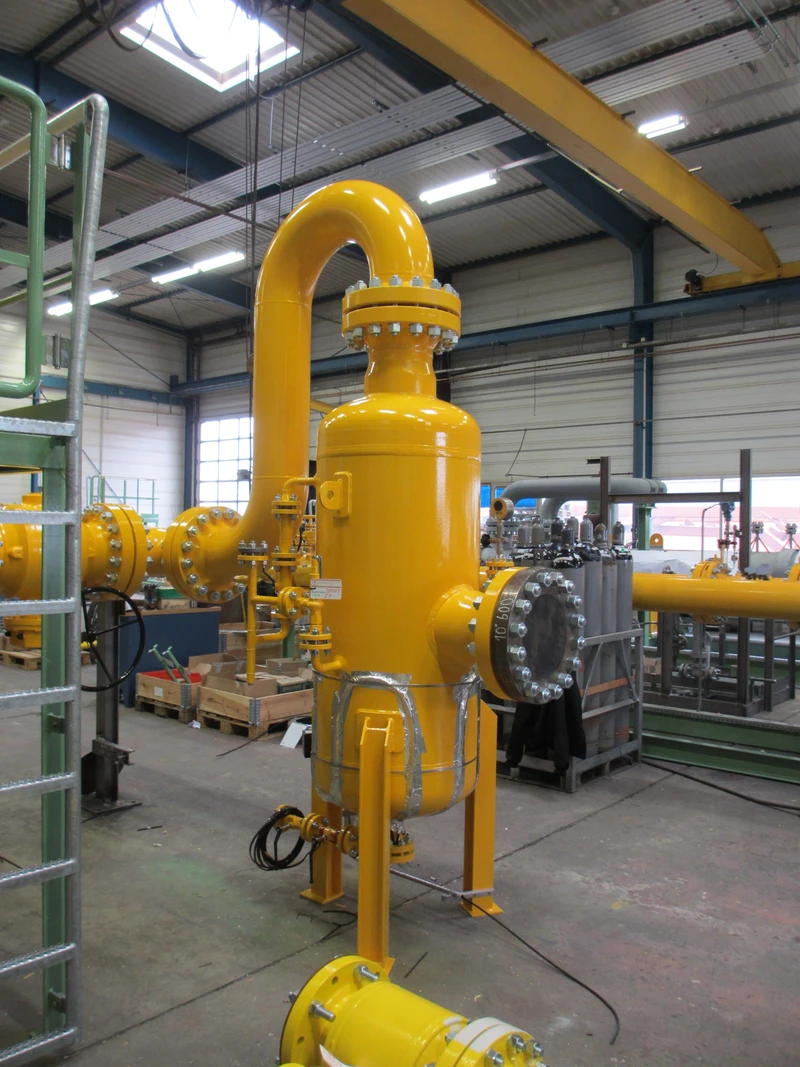

VKOD Knock-Out-Drum

Typ VKOD

Leistungsmerkmale
  • Effiziente Flüssigkeitsfiltration für grobe Partikel
  • Primärfilter zur Vorabscheidung; Wäscher
  • Einstufig, wartungsfrei
  • Großer Sammelraum für Flüssigkondensat
  • Niedriger Differenzdruck
VKOD Knock-Out-Drum
Leistungsmerkmale
Medium
Anwendungsbereiche
Branchen
Rahmenbedingungen
Materialien
Prospekt
D-5061 Knock-Out-Drum
Zertifikat

Optionen

  • kundenspezifische Auslegung für andere Regelwerke (ASME, EN 13445, SVTI, AS1210, PD5500 etc.)
  • Kundenspezifische Zulassungen
  • Kundenspezifische Prüfungen
  • Anwendung für Sauergas (NACE)
  • Ausführung für niedrige Temperaturen bis zu -50 °C
  • Auslegungsdruck bis zu 300 bar
  • Kundenspezifische Stutzenanordnung
Allgemeines
Die Knock-Out-Drum VKOD wird zur Reinigung von Gas von groben mechanischen Verunreinigungen und feinen Flüssigkeitspartikeln eingesetzt. Die Konstruktion ist als Stahlschweißkonstruktion in vertikaler Bauweise ausgeführt.
Funktion
Die Knock-Out-Drum ist ein zweistufiger Abscheider und filtert grobe mechanische Verunreinigungen und feine Flüssigkeitspartikel aus dem Gasstrom. Der große Kondensatsammelraum kann wartungsfrei mit einer entsprechenden Abflussleitung ausgestattet werden. Das Gas strömt durch den Gaseinlass in den Apparat und wird durch einen 90°-Umlenkbogen nach unten gelenkt. Dabei ändert der Gasstrom die Richtung nach oben und reduziert die Strömungsgeschwindigkeit im inneren freien Gefäß auf ca. 1 m/s. Dieser Strömungsvorgang verhindert grobe mechanische Verunreinigungen und große Flüssigkeitstropfen (bis ca. >350 μm) aufgrund der Schwerkraft. Feine Flüssigkeitspartikel werden in einem nachgeschalteten Tropfenabscheider koalesziert und abfiltriert. Kohletropfen fallen aufgrund der Schwerkraft ab. Außerdem werden kleine Mengen von Feststoffpartikeln mit einer ausreichend großen Menge an Flüssigkeit ausgewaschen.
Prospekt
D-5065 Staub-Flüssigkeits-Abscheider / Typ VSFA

Qualitätsmanagement

  • DIN EN ISO 9001 zertifiziert
  • Unsere Apparate nach Standardauslegung sind gemäß AD 2000 Regelwerk geprüft und nach der Druckgeräterichtlinie EG/PED 2014/68/EU CE-zertifiziert. Die Prüfung wird durch zugelassene Sachverständige (TÜV, Lloyd’s Register etc.) durchgeführt.
  • Prüf- und Materialzeugnisse werden von den Sachverständigen gemäß Auslegungsvorschrift erstellt
Zubehör
auf Anfrage

  • Differenzdruckmessung
  • Füllstandsanzeigen / -kontrolle
  • Ausschleusesysteme
  • Bodensumpfheizungen
Ihre Ansprechpartner
Vertrieb / Sales
Kontakt
VKOD Knock-Out-Drum

Medium

Der Staubflüssigkeitsabscheider VKOD Knock-Out-Drum ist speziell für feuchte, gasförmige Medien konzipiert und kommt in vielfältigen industriellen Anwendungen zum Einsatz. Er eignet sich für die Abscheidung von festen und flüssigen Verunreinigungen sowie Ölnebel aus unterschiedlichsten Gasströmen. Typische Medien sind Erdgas, Biogas, Wasserstoff, Prozessgas, LNG-Gas, Stickstoff und Luft.

Darüber hinaus kann der VKOD Knock-Out-Drum in anspruchsvollen Umgebungen der Chemie-, Petrochemie- und Polymerindustrie sowie in der Erdgasförderung, Lebensmittelindustrie, im Schiffbau und in weiteren maritimen und industriellen Anwendungen effizient eingesetzt werden. Seine robuste Konstruktion gewährleistet eine zuverlässige Abscheidung und unterstützt eine optimierte Gasaufbereitung in anspruchsvollen Prozessen.

Anwendungsbereiche

Der Staubflüssigkeitsabscheider Typ VKOD Knock-Out-Drum wird in zahlreichen industriellen und spezialisierten Anwendungsbereichen eingesetzt, in denen eine effiziente Abscheidung von festen und flüssigen Verunreinigungen aus gasförmigen Medien erforderlich ist. Durch seine robuste Konstruktion und die hohe Abscheideleistung eignet er sich für anspruchsvolle Prozesse, in denen höchste Reinheitsanforderungen an das Gasmedium gestellt werden.

Chemie-, Petrochemie- und Polymeranlagen:
In der chemischen und petrochemischen Industrie ist die Trennung unerwünschter Partikel und Flüssigkeiten aus Prozessgasen essenziell, um Produktionsanlagen zu schützen und Produktqualität zu gewährleisten. Der VKOD Knock-Out-Drum entfernt effizient Feststoffe, Kondensate und Ölnebel aus Prozessgasen und trägt damit zur Sicherheit, Langlebigkeit und Effizienz von Anlagenkomponenten wie Verdichtern, Wärmetauschern und Rohrleitungen bei. Besonders in Polymeranlagen, in denen hochreine Gasströme benötigt werden, bietet dieser Abscheider eine zuverlässige Lösung zur Medienaufbereitung.

Erdgasförderung und Gasaufbereitung:
Bei der Förderung und Aufbereitung von Erdgas treten häufig Begleitstoffe wie Wasser, Feststoffpartikel und Ölnebel auf, die den Anlagenbetrieb beeinträchtigen können. Der VKOD Knock-Out-Drum wird in diesen Anwendungen zur Abscheidung unerwünschter Bestandteile eingesetzt, um die Reinheit des Erdgases sicherzustellen und eine zuverlässige Weiterverarbeitung oder Einspeisung in das Gasnetz zu ermöglichen. Auch in LNG-Prozessen gewährleistet er eine effiziente Trennung von Flüssigkeitsanteilen, die in der Kühl- und Transportphase des verflüssigten Erdgases problematisch sein könnten.

Lebensmittelindustrie:
In der Lebensmittelindustrie kommen gasförmige Medien wie Stickstoff oder Druckluft zur Verpackung, Förderung oder Verarbeitung von Produkten zum Einsatz. Um höchste Hygienestandards zu gewährleisten, müssen diese Gase frei von Verunreinigungen sein. Der VKOD Knock-Out-Drum entfernt effizient Kondensate und Partikel, die in sensiblen Produktionsprozessen zu Qualitätseinbußen oder Kontaminationen führen könnten.

Schiffbau und maritime Anwendungen:
In der maritimen Industrie spielt die Gasaufbereitung eine zentrale Rolle, insbesondere in LNG-Antriebssystemen, Gasaufbereitungsanlagen und Schiffskompressoren. Der VKOD Knock-Out-Drum sorgt dafür, dass gasförmige Medien von Feuchtigkeit, Ölnebel und Partikeln befreit werden, um die Betriebssicherheit und Effizienz der technischen Systeme an Bord zu maximieren.

Industrielle Anwendungen und Prozessindustrie:
In einer Vielzahl industrieller Anwendungen kommt der VKOD Knock-Out-Drum zur Reinigung von Prozessgasen zum Einsatz. In Druckluftsystemen, Brennstoffversorgungssystemen und Gasaufbereitungsanlagen gewährleistet er eine zuverlässige Trennung von Feststoffen und Flüssigkeiten, um den Verschleiß von Anlagenkomponenten zu reduzieren und Betriebsausfälle zu vermeiden.

Sonderanwendungen:
Der VKOD Knock-Out-Drum kann auch in speziellen Anwendungen eingesetzt werden, in denen eine hohe Reinheit von Gasen gefordert ist. Dazu gehören beispielsweise Forschungsanlagen, Hochtemperaturprozesse oder spezielle Herstellungsverfahren, die auf gasförmige Medien angewiesen sind. Seine flexible Bauweise erlaubt eine Anpassung an individuelle Prozessanforderungen und macht ihn zu einer vielseitigen Lösung für unterschiedlichste industrielle Anforderungen.

Durch seine hohe Abscheideleistung, langlebige Konstruktion und vielseitige Einsetzbarkeit stellt der VKOD Knock-Out-Drum eine essenzielle Komponente in modernen Gasaufbereitungsprozessen dar und trägt maßgeblich zur Effizienz und Sicherheit in verschiedenen Branchen bei.

Branchen

Der Staubflüssigkeitsabscheider Typ VKOD Knock-Out-Drum wird in verschiedenen Branchen eingesetzt, in denen gasförmige Medien von Verunreinigungen befreit werden müssen.

In der Chemie-, Petrochemie- und Polymerindustrie sorgt er für eine zuverlässige Abscheidung von Partikeln, Ölnebel und Kondensaten, um Prozessstörungen zu vermeiden. In der Erdgasförderung trägt er zur Reinigung und Aufbereitung von Erdgas für die Weiterverarbeitung oder Einspeisung bei.

Die Lebensmittelindustrie nutzt ihn zur Reinigung von Stickstoff, Druckluft und Prozessgasen, um hohe Hygienestandards zu gewährleisten. Im Schiffbau und in maritimen Anwendungen sichert er die Reinheit von Brenn- und Prozessgasen für LNG-Antriebssysteme und technische Anlagen.

In industriellen Anwendungen und der Prozessindustrie schützt er Anlagenkomponenten vor Verschleiß und optimiert Betriebsprozesse. Auch in Sonderanwendungen bietet er flexible Lösungen für spezifische Anforderungen an die Gasreinigung.

Rahmenbedingungen

Der Staubflüssigkeitsabscheider Typ VKOD Knock-Out-Drum wird nach spezifischen Kundenanforderungen ausgelegt und erfüllt unterschiedliche internationale Regelwerke wie ASME (mit oder ohne U-Stamp), EN 13445 (Europa), SVTI (Schweiz), AS1210 (Australien) und PD5500.

Er kann für spezielle Betriebsbedingungen angepasst werden, darunter Tieftemperaturen bis -50 °C, Betriebsdrücke bis 300 bar und Betriebstemperaturen bis 250 °C. Zudem ist eine Auslegung für Sauergasanwendungen (NACE) möglich.

Kundenspezifische Abnahmen und Prüfungen durch namhafte Unternehmen wie BASF, OGE, Gascade, Sasol, Saudi Aramco, Siemens und MAN sind realisierbar. Die Stutzen-Anordnung kann individuell nach Anlagenanforderungen angepasst werden, um eine optimale Integration in bestehende Systeme zu gewährleisten.

Materialien

Der Staubflüssigkeitsabscheider Typ VKOD Knock-Out-Drum wird aus einer Vielzahl an Werkstoffen gefertigt, die je nach Einsatzbereich und Betriebsbedingungen ausgewählt werden. Dabei stehen Kohlenstoffstahl, Edelstahl oder eine Kombination beider Materialien zur Verfügung, um eine optimale Leistungsfähigkeit und Langlebigkeit sicherzustellen.

Kohlenstoffstahl – Robuste Lösung für Standardanwendungen:
Kohlenstoffstahl wird häufig für industrielle Anwendungen eingesetzt, in denen hohe mechanische Belastungen und moderate Korrosionsanforderungen vorherrschen. Er bietet eine hohe Festigkeit und Temperaturbeständigkeit und eignet sich besonders für Erdgasförderung, petrochemische Anlagen und industrielle Anwendungen, in denen das Gasmedium geringe bis moderate Korrosivität aufweist.

Edelstahl – Hohe Korrosionsbeständigkeit für anspruchsvolle Umgebungen:
Edelstahl wird bevorzugt in Umgebungen mit hoher Feuchtigkeit, aggressiven Gasen oder speziellen hygienischen Anforderungen eingesetzt. Aufgrund seiner exzellenten Korrosionsbeständigkeit eignet sich Edelstahl besonders für die Lebensmittelindustrie, Chemieanlagen sowie maritime und Offshore-Anwendungen. Je nach Medium und Umgebungsbedingungen können unterschiedliche Edelstahllegierungen (z. B. 1.4301, 1.4404, 1.4571) verwendet werden, um eine optimale Beständigkeit zu gewährleisten.

Materialkombinationen – Individuelle Anpassung für spezielle Anforderungen:
Für Anwendungen mit unterschiedlichen mechanischen und chemischen Belastungen kann der Staubflüssigkeitsabscheider auch aus einer Kombination von Kohlenstoffstahl und Edelstahl gefertigt werden. Dies ist besonders vorteilhaft, wenn beispielsweise der Behältermantel aus robustem Kohlenstoffstahl für hohe Druckanforderungen bestehen soll, während die gasberührten Innenflächen aus Edelstahl gefertigt werden, um eine hohe Korrosionsbeständigkeit sicherzustellen.

Durch diese flexible Werkstoffauswahl kann der VKOD Knock-Out-Drum individuell an spezifische Prozessanforderungen angepasst werden und bietet eine langlebige sowie zuverlässige Lösung für unterschiedlichste industrielle Anwendungen.
